Модуль интерфейса панели управления 6 в 6 out

IO6(RS485)

1. Описание продукта

Этот продукт использует стандартную последовательную связь RS485 и поддерживает до 32 устройств в сети. Через IO6, третьи вечерние панели сухого контакта могут быть подключены к автобусной системе таким же образом, как и панель 86 сцены компании; IO6 также может использоваться в качестве датчика входного сигнала устройства для подключения инфракрасного, дымового, газового и других детекторов к центрального блока управления (Crestron \ Quick \ control 4 и т. д.). 6 входных терминалов получают сигнал закрытия сухого контакта от третьего вечерние преобразователя, и 6 выходных драйверов могут управлять светодиодный индикатором или непосредственно управлять реле.

2. Аксессуары

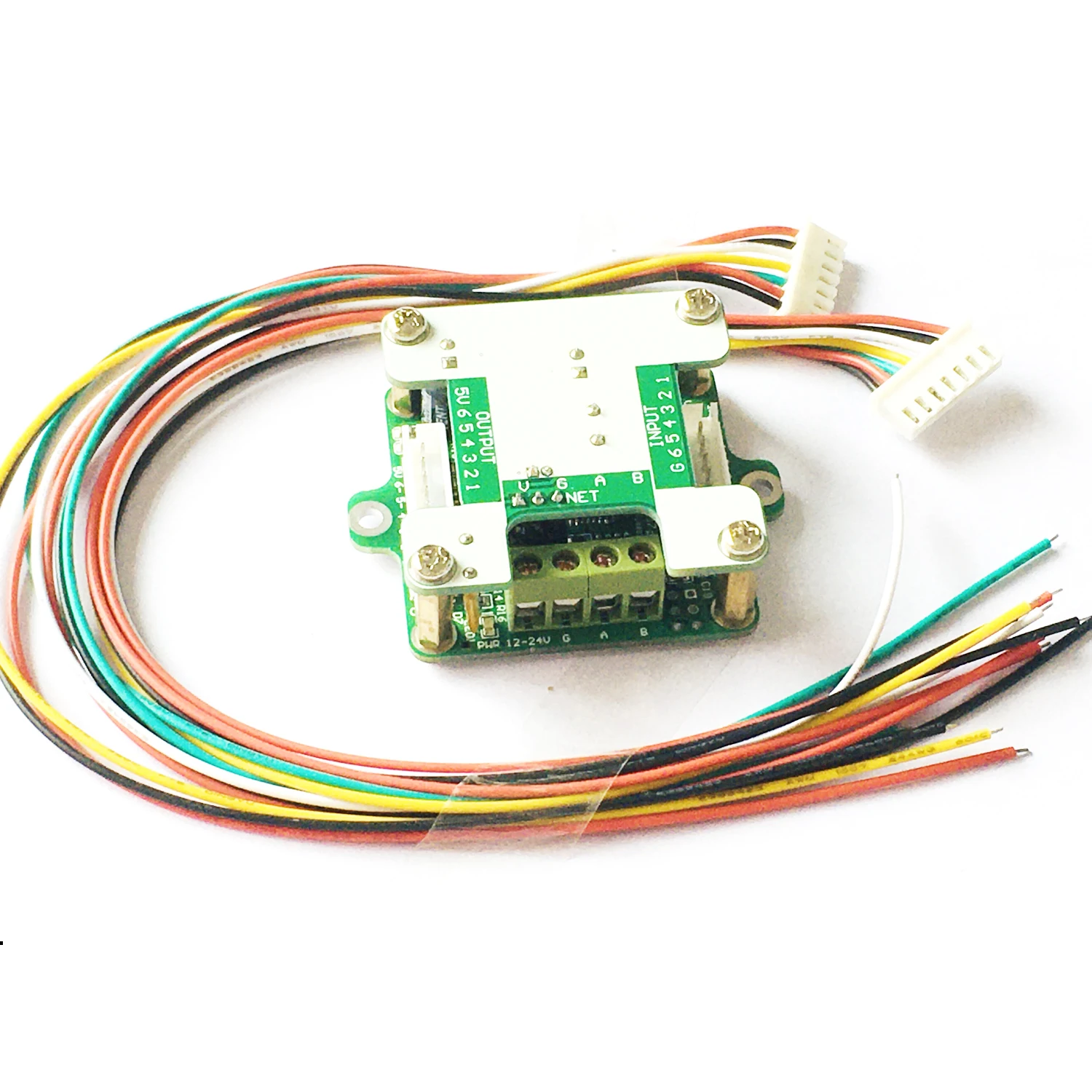

★2 XH2.54MM-7P соединительные кабели

3. Особенности

★Супер маленький размер, может быть набита в стандартную 86 скрытую нижнюю коробку;

★Обеспечить 6 входных портов и 6 выходных драйверов;

★Широкое напряжение, поддержка 12-24 В источника питания;

★Стандартный интерфейс RS485;

★Максимальное количество автобусных узлов-32;

★Может использоваться с различными хостами умного дома, программирование для достижения различных функций;

4. Параметры

★Модель: IO6 (RS485)

★Коммуникация: протокол связи RS485

★Источник питания: 0.8A @ 12VDC

★Узел шины: 32

★Вход: 6 сухих контактных входов с функцией дебунции

★Выход: 6 5V драйверы

★Светодиодный привод: Каждый выход требует резистора 1000Ω (не входит в комплект)

★Выходной ток (Каждый выход): максимум 100 мА

★Рабочая температура/Влажность: 0 ℃ ~ 45 ℃/20% ~ 93% RH

★Температура хранения/Влажность: -45 ℃ ~ 55 ℃/10% ~ 93% RH

★Размеры (Д * Ш * В): 62 мм * 49 мм * 21 мм

5. Схема структуры

[1-6, C]: 6 сухоконтактных входных терминалов, C-открытый терминал;

[12-24 В, G]: 12-24 в интерфейс питания;

[A, B]: интерфейс связи RS485;

[5 В +, 1- ~ 6-]: 6 выходных портов, 5 В + является общим положительным электродом;

6. Схема подключения

7. Инструкции по контролю и отзывы

7.1 контрольКоманда

Скорость передачи данных: 9600 контрольная цифра: N бит данных: 8 стоп бит: 1

Все шестигранные команды

Где «ID» представляет указанный ID адрес, 0x00-это код трансляции

7,2 Настройка идентификатора устройства

ID адрес код запроса: AE ID C3 00 EE

Код настройки Адреса ID: AE ID C4 XX EE (XX: новый набор идентификационных номеров)

Примечание: При использовании кода трансляции для установки идентификационного адреса компьютер и модуль должны быть подключены отдельно.

7.3 функциональные команды

Первый входной сигнал закрыт (нажата кнопка): AE ID D1 F1 EE

Второй входной сигнал закрыт (нажата кнопка): AE ID D2 F1 EE

Третий входной сигнал закрыт (нажата кнопка): AE ID D3 F1 EE

Четвертый входной сигнал закрыт (нажата кнопка): AE ID D4 F1 EE

Пятый входной сигнал закрыт (нажата кнопка): AE ID D5 F1 EE

6-й входной сигнал закрыт (нажата кнопка): AE ID D6 F1 EE

Первый входной сигнал отключен (кнопка отпускания): AE ID D1 F2 EE

Второй входной сигнал отключен (кнопка отпускания): AE ID D2 F2 EE

Третий входной сигнал отключен (кнопка отпускания): AE ID D3 F2 EE

Четвертый входной сигнал отключен (кнопка отпускания): AE ID D4 F2 EE

Пятый входной сигнал отключен (кнопка отпускания): AE ID D5 F2 EE

6-й входной сигнал отключен (кнопка отпускания): AE ID D6 F2 EE

Первый выходной драйвер включен: AE ID 01 F1 EE

Второй выходной драйвер включен: AE ID 02 F1 EE

Третий выходной драйвер включен: AE ID 03 F1 EE

Четвертый выходной драйвер включен: AE ID 04 F1 EE

Пятый выходной драйвер включен: AE ID 05 F1 EE

6-й выходной драйвер включен: AE ID 06 F1 EE

Первый выходной драйвер выключен: AE ID 01 F2 EE

Второй выходной драйвер выключен: AE ID 02 F2 EE

Третий выходной драйвер выключен: AE ID 03 F2 EE

Четвертый выходной драйвер выключен: AE ID 04 F2 EE

Пятый выходной драйвер выключен: AE ID 05 F2 EE

6-й выходной драйвер выключен: AE ID 06 F2 EE

Первый запрос состояния входного сигнала: AE ID A1 F2 EE

Второй запрос состояния входного сигнала: AE ID A2 F2 EE

Третий запрос состояния входного сигнала: AE ID A3 F2 EE

Четвертый запрос состояния входного сигнала: AE ID A4 F2 EE

Пятый запрос о состоянии входного сигнала: AE ID A5 F2 EE

6-й запрос состояния входного сигнала: AE ID A6 F2 EE

6. Запрос состояния входного сигнала одновременно: AE ID A0 F2 EE

7,4 примеры

Если ID-адрес устройства 0x55, включается третий выходной драйвер

Третий выходной драйвер включен: AE 55 03 F1 EE
