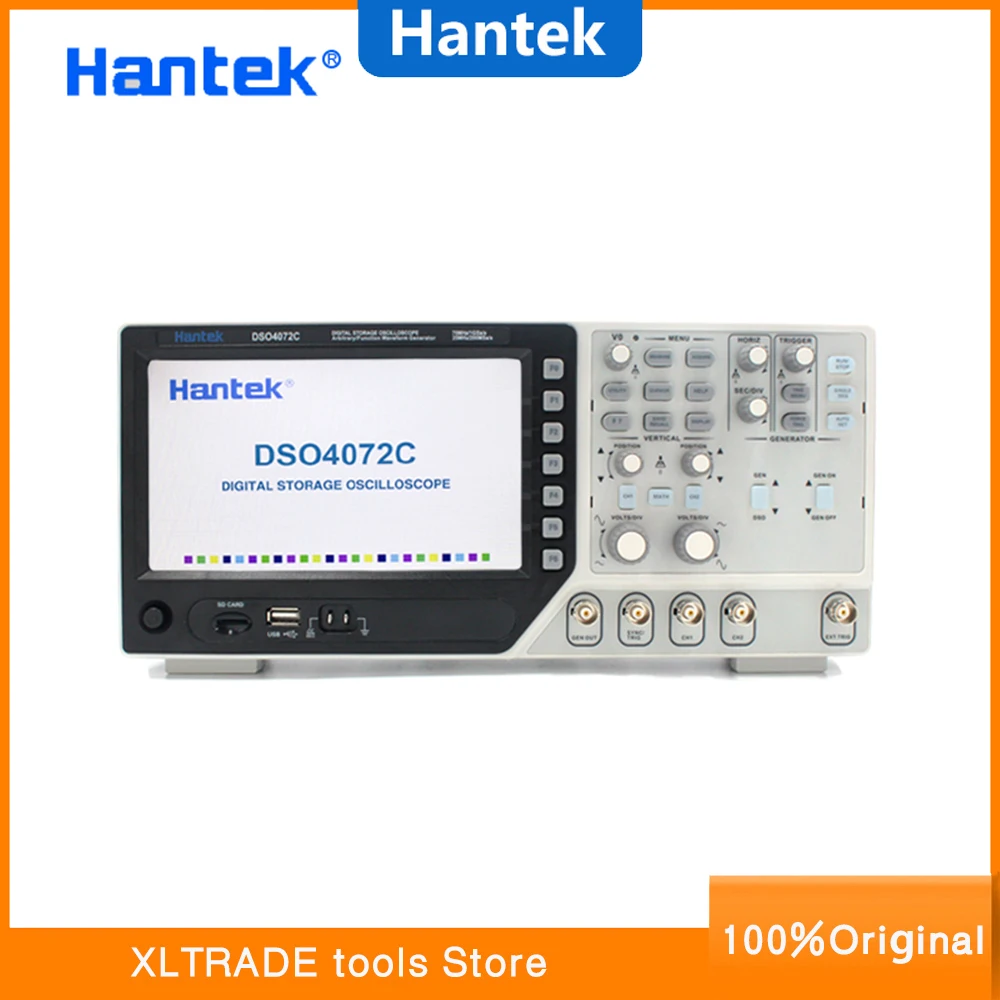

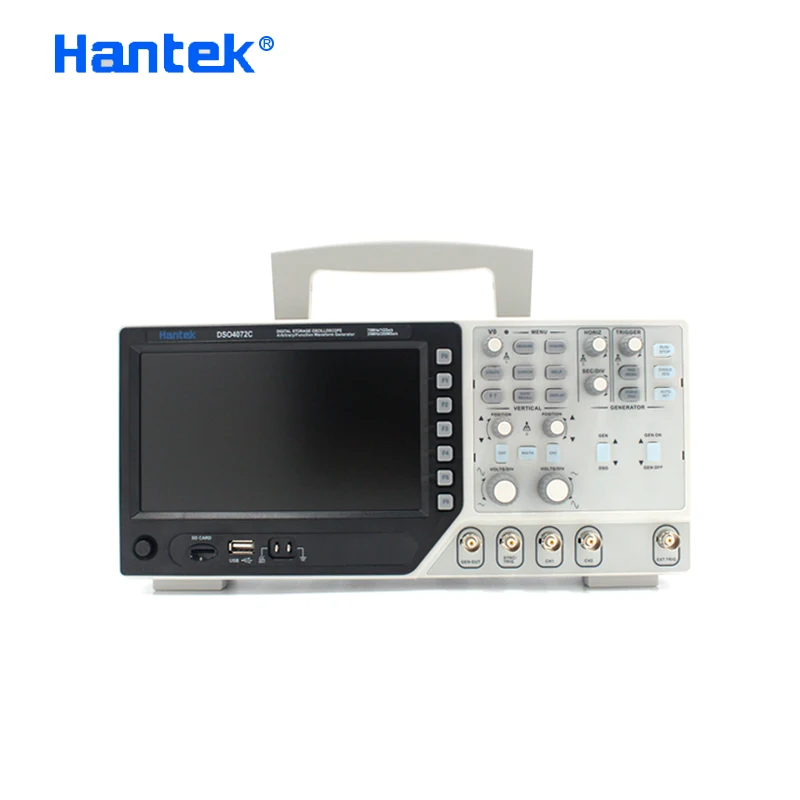

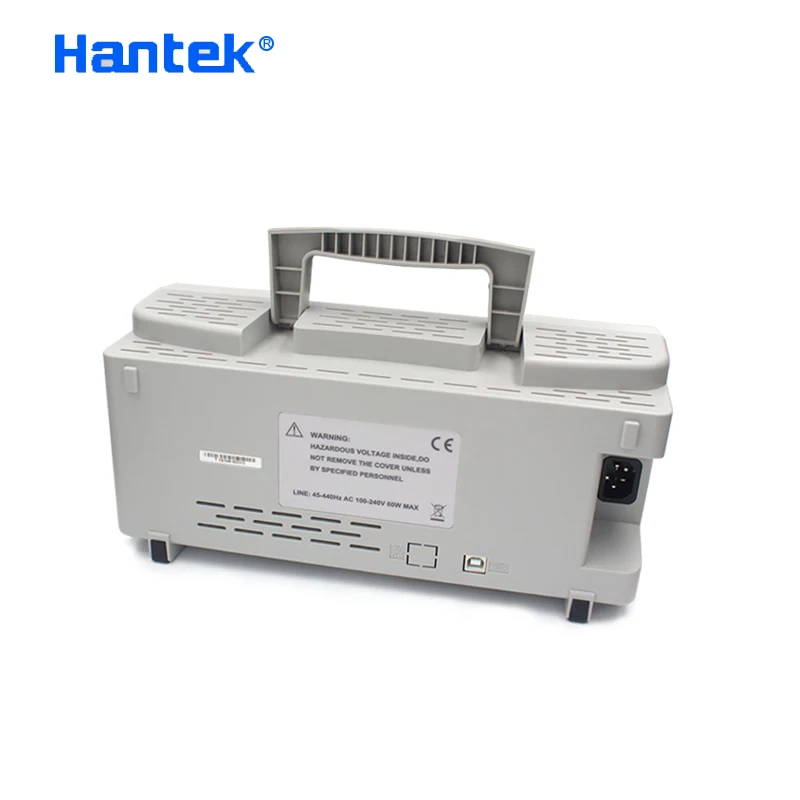

Оригинальный Hantek Osciloscopio DSO4072C 2 канала 70 МГц цифровой осциллограф с 1 каналом

USB осциллографы 2 канала 70 МГц полоса пропускания 1GSa/s частота образца 40 K длина записи Hantek DSO4072C автомобильный осциллограф цифровой диагностический инструмент

Особенности:

* 2 канальный цифровой осциллограф + произвольный/Функция генератор сигналов + Синхронизация сигнала + внешний триггер;Мощный, легко переключаться

* Полоса пропускания 70 МГц; Частота образцов 1GSa/s;

* 2 канала Осциллограф; 40 K запись Длина;

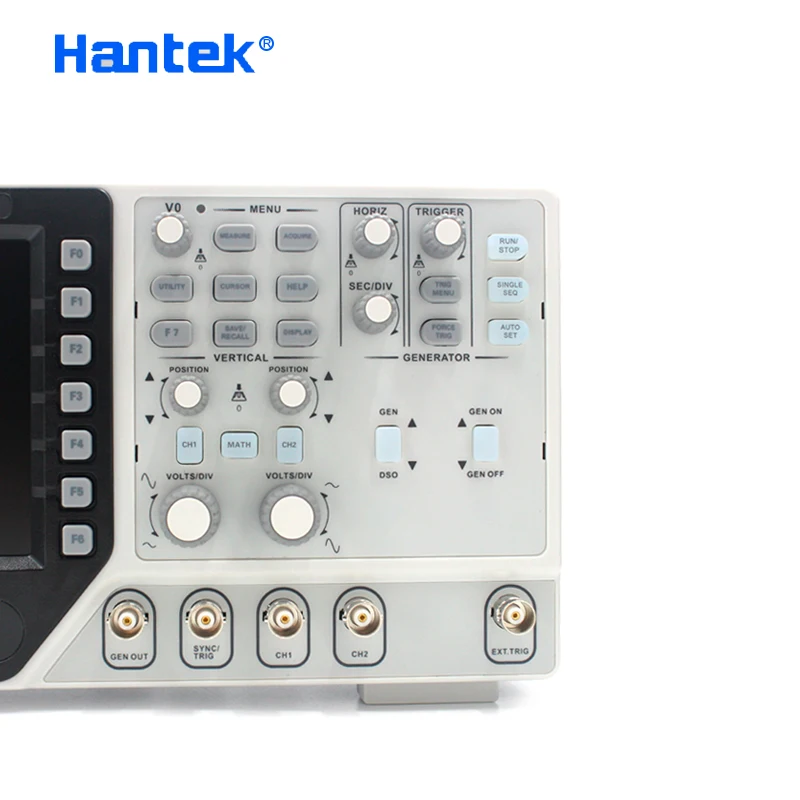

* Ключи для osilloscope и генератора сигналов отделены;Удобнее управлять им одновременно

* 7 дюймов 64 к цветной сенсорный экран ЖК-дисплей дисплей, Разрешение 800x480;Четкий и vivid изогнутый дисплей

* 32 вида автоматического измерения, с функцией FFT;Экономия времени пользователя и более простая и эффективная работа

*Мощная функция триггера:Видео, кромка, ширина слива, наклон, сверхурочные, чередование триггера.

* Генератор сигналов произвольной/функциональной формы: 25 МГц, 12 бит разрешение, 200 МГц DDS, произвольная волна/квадратная волна/синусоида/Треугольная волна/трапециевидная волна/импульсная волна/DC;Легко имитировать преобразователь.

* 25 МГц произвольной формы сигнала (Синусоидальная волна до 75 МГц);

* Поддержка sd-карты, функция VGA (опционально);

* Встроенный usb-хост, поддержка usb-флешка, интерфейс USB/обновление системы sd-карты

Параметры:

DSO4202C

DSO4102C

DSO4072C

Осциллограф

Частота дискретизации

Диапазон дискретизации: 1GSa/s

Эквивалентная частота образцов: 25GSa/s

Приобретение режимов

Обычный

Обычные данные только в том случае,

Пиковое Обнаружение

Высокочастотный и randon glith capture

Средний

Wavefom Средний, выбираемый 4,8, 16,32, 64128

Входы

Входы муфта

AC, DC, GND

Inpits Impendance

1M2% 20pF3pF

Затухания зонда

1X, 10X

Поддерживается зонд коэффициент затухания

1X, 10X, 100X, 1000X

Максимальная Вход Напряжение

CAT I и CAT II: 300 VRMS (10×)

CAT III: 150 VRMS (1×);

Категория установки II: срывается на 20 дБ/десять лет выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышают, может возникнуть повреждение осциллографа.

По горизонтали

Образец диапазон скорости цифрового потока

1GS/s

Сигналов интерполяции

(Sin x)/x

Запись Длина

40 K

SEC/DIV диапазон

2ns/div до 40 s/div

4ns/div до 40 s/div

Частота дискретизации и

50ppm В течение любого интервала времени 1 мс)

Точность задержки времени

Диапазон местоположения

2ns/div до 10ns/div;

20ns/div до 80us/div; (-8div x s/div) до 40 мс;

(-4div x s/div) до 20 мс;

200us/div до 40 s/div; (-8div x s/div) до 400 s

Точность измерения времени Дельта
(Полная пропускная способность)

Одиночный, нормальный режим: (1 пробный интервал + 100ppm × Чтение + 0.6ns);
> 16 средних значений: (1 пробный интервал + 100 ppm × Чтение + 0.4ns);
Интервал образца = s/div 200

Вертикальный

Вертикальный Разрешение

8-плата сбора данных, все каналы в выборку одновременно

Диапазон местоположения

2mV/div до 10 V/div

Пропускная способность

200 МГц

100 МГц

70 МГц

Время подъема на BNC (обычно)

1.8ns

3.5ns

5ns

Аналоговый, диапазон пропускания в нормальных и средних режимах на BNC или с зондом, DC Соединенные

2mV/div до 20mV/div, 400mV; 50mV/div до 200mV/div, 1 V

500mV/div до 2 V/div, 40 V 5 V/div, с алюминиевой крышкой, 50В

Математика

+,-, *,/, FFT

БПФ

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;

1024 образец точка

Предел пропускной способности

20 МГц

Низкочастотный диапазон (-3 дБ)

10 Гц на BNC

DC усиления точность

3% для нормального или среднего режима приобретения, 5 В/div до 10 мВ/div;

4% для нормального или среднего режима приобретения, 5мв/div до 2МВ/div

Точность измерения постоянного тока,
Средний режим приобретения

Если вертикальное смещение нулевое, и N 16: (3% × Чтение + 0.1div + 1mV) выбран только 10мв/div или больше;
В тех случаях, когда вертикальное смещение не равен нулю, и N16: [3% × (показаний + вертикальное положение) + 1% в вертикальном положении + 0.2div]; добавить 2mV для настройки от 2mV/div до 200mV/div; добавьте 50mV для настройки от 200mV/div до 5 V/div

Повторяемость измерения вольт, средний режим приобретения

Delta volts между любыми двумя средними 16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды

Спусковая система

Тип триггера

Край, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линии переменного тока

Режимы ожидания

Авто, нормальный, одиночный

Тип Муфты

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера кромки)

Постоянного тока (CH1, CH2):

1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;

Dcext):

200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц;

DCEXT/5):

1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;

AC: подавляет сигналы ниже 10 Гц;

HF отклонение: подавляет сигналы выше 80 кГц;

LF отклонение: То же, что и ограничения постоянного тока для частот выше 150 кГц; подавляет сигналы ниже 150 кГц

Триггер диапазон уровня

CH1/CH2: 8 отделами от центра экрана;

EXT: 1,2 В;

EXT/5: 6 В

Точность уровня триггера (типичная) точность для сигналов с подъемом и падением 20ns

CH1/CH2: 0.2div × Вольт/div в течение 4 делений от центра экрана;

EXT: (6% настройки + 40мв);

EXT/5: (6% настройки + 200мВ);

Установить уровень до 50% (Типичный)

Работает с входными сигналами 50 Гц

Видео вспышка триггера

Видео вспышка триггера Тип

CH1, CH2: пик-пик амплитуда 2 отделов;

EXT: 400mV;

EXT/5: 2 в

Форматы сигналов и скорость поля, тип триггера видео

Поддерживает NTSC, PAL и SECAM вещательные системы для любого поля или любой линии

Выравнивание диапазон

100ns ~ 10 s

Импульсный Ширина триггер

Импульсный Ширина режим запуска

Триггер когда (<,>, = или); положительный пульс или отрицательный импульс

Импульсный Ширина ТРИГГЕРНАЯ точка

Равный: осциллограф срабатывает, когда трейлинг-кромка импульса пересекает уровень триггера.
Не равен: если Пульс заужен, чем указанная ширина, то ТРИГГЕРНАЯ точка является задней кромкой. В противном случае осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса.
Меньше: ТРИГГЕРНАЯ точка-это трейлинг-кромка.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса

Импульсный Ширина диапазон

20ns ~ 10 s

Склон

Наклон режим запуска

Триггер когда (<,>, = или); положительный наклон или отрицательный наклон

Наклон ТРИГГЕРНАЯ точка

Равный: осциллограф срабатывает, когда наклон формы волны равен установленному наклону.

Не равен: осциллограф срабатывает, когда наклон формы сигнала не равен установленному наклону.

Менее: осциллограф срабатывает, когда наклон формы волны меньше, чем заданный уклон.

Больше, чем: осциллограф срабатывает, когда наклон формы волны больше, чем заданный уклон.

Временной диапазон

20ns ~ 10 s

Триггерный триггер

Со временем режим

Поднимающийся край или падающий край

Временной диапазон

20ns ~ 10 s

Альтернативные триггер

Триггер на CH1

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер счетчик частоты

Считывания Разрешение

6 цифр

Точность (обычная)

30 ppm (включая все ошибки в частоте и 1 количество ошибок)

Частотный диапазон

Переменный ток, от 4 Гц Минимальная до Номинальная полоса пропускания

Источник сигнала

Режимы импульсного триггера или триггера: все доступные источники триггера

Счетчик частоты измеряет источник триггера в любое время, в том числе, когда осциллограф закупает из-за изменений в состоянии запуска, или получение одного события съемки.

Режим триггера ширины импульса: осциллограф отсчитывает импульсы большой мощности внутри окна измерения 1 s, которые квалифицируются как срабатываемые события, например, узкие импульсные импульсы PWM, если установить в <режим и ширина устанавливается в относительно небольшое время.

Режим триггера кромки: осциллограф отсчитывает все края достаточно большой и правильной полярности.

Режим триггера видео: счетчик частоты не работает.

Мера

Измерение курсора

Разница в напряжении между курсорами: V

Разница во времени между курсорами: T

Взаимный T В Герц (1/T)

Авто measuerment

Частота, период, средний, Pk-Pk, Cycli RMS, минимальный, максимальный, время подъема, время падения,

+ Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность,-Duty, Vbase, Vtop, Vmid,

Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,

FRF, FFR, LRR, LRF, LFR, LFF

Источник сигнала режим

Сигналов сопротивление

DC-25MHz

Частота дискретизации

200 mhzdds

Форма выходного сигнала

Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC

Частота Разрешение

0.1%

Сигналов глубины

4KSa

Вертикальный Разрешение

12bit

Стабильность частоты

<30ppm

Сигналов диапазон

3,5 V Max

Выход сопротивление

50

Выход ток

50mA Ipeak = 100mA

Системы BW

Натяжной канат длиной 25 м

Коэффициент гармонических искажений

-50dBc 1 кГц-40dBc 10 кГц

Общие Особенности

Дисплей

Дисплей Тип

7 дюймов 64 K цветной TFT (диагональный жидкий кристалл)

Разрешение дисплея

800 по горизонтали на 480 вертикальные пиксели

Дисплей контраст

Регулируемая (16 передач) с ходовой планкой

Зонд компенсатор Выход

Выходное напряжение (типичное)

Около 5Vpp в 1 м нагрузки

Частота (обычная)

1 кГц

Питание

Поставка Напряжение

100-120vcrms (10%), 45 Гц до 440 Гц, CAt II

120-240VACRMS (10%), 45 Гц до 66 Гц, CATII

Мощность потребления

<30 W

Предохранитель

2А, T рейтинг, 250 В

На окружающую среду

Температура

Работа: от 32 до 122 (от 0 до 50);

Нерабочее: от-40 до 159,8 (от-40 до + 71)

Метод охлаждения

Конвекционная печь

Влажность

+ 104 или ниже (+ 40 или ниже): 90% Относительная влажность;

106to 122 (+ 41 до 50): 60% относительная влажность

Высота над уровнем моря

Работа: ниже 3000 м (10000 футов);

Неoperaring: ниже 15000 м (50000 футов)

Механические часы

Размер

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки

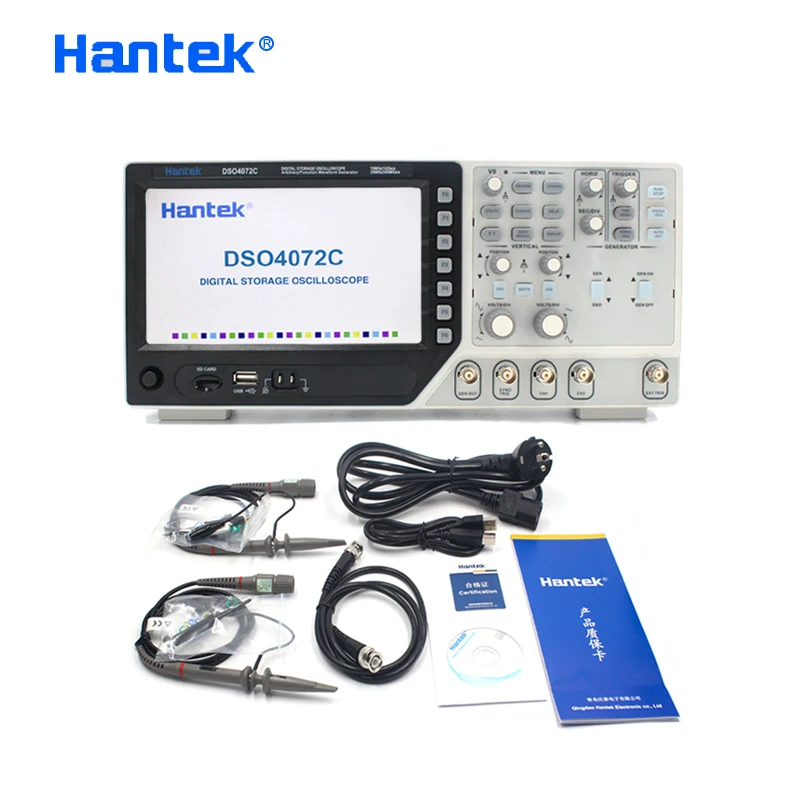

Посылка список:
